一，應用場所

　　干粉滅火系統可用于撲救下列火災:

　　B，滅火前可切斷氣源的氣體火災;

　　b，易想可燃液體和可培化周體火災;

　　C可燃固體表面火災;

　　d，帶電設備火災。

　　二、ZFP系列干粉滅火系統設備簡介

　　1，ZFP貯氣感型干粉滅火系統產品型號編制方法

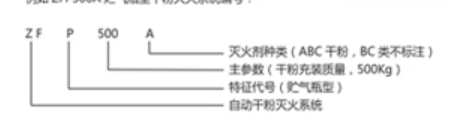

　　例如ZFPS00AC氣福型干粉滅火系統編號:

　　2，2FP型干粉滅火系統規格品種

　　ZFP500型2FP1000型。ZFP1500型ZFP2000型


　　三、系統組成及工作原理

　　1，管網式干相滅火系統的組成和工作原理管風試干的滅火系統由干粉滅火設備部分和報警，滅火控制部分組成前者由干粉滅火裝置。干粉輸送管風等構成;后者由火災探測器，報警器、控制盤等組成。

　　曾網式干粉滅火系統可分為組合分配系統和單元獨立系統。二的定義如下:

　　組合分配系統:用套干粉貯存裝置保護兩個及以上防護區或保戶對象的滅火系統。防護區和保戶對象之和不得超過8個。

　　單元致立系統:用-套干日匯存裝置保護一個防護區或保護對象的滅火系統。

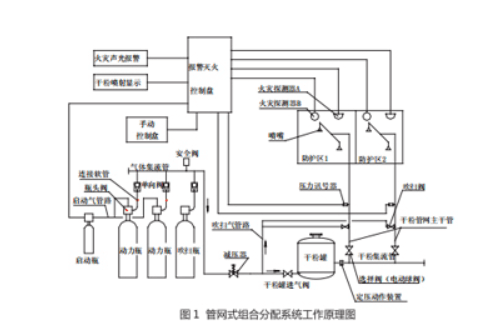

　　11組合分配系統工作原理

　　(1)當某一藥護區或保護對象著火后,火災探測器發出兩個獨立的火災探測信號，經過一一定時間的延時后報警，滅火控檢自動發出系統啟動指令。與著火的防護區或保護對象相對應的選擇網打開。同時啟動感被開啟。惠中的啟動氣體通過啟動氣營路把動力感航頭閥打開，動力期中的高壓氣體通過連接軟管。氣體集流管等進入減壓器，被減壓規定壓力，并通過干粉罐進氣間(常開)進入干粉罐，使罐內的干粉滅火劑被控動，疏松,當干粉罐內氣壓達到定壓動作裝置開啟壓力時。定壓動作裝置校中開。干粉經過已經打開的與著火坊護區或保護對象相對應的選擇現流出，通過曾網流內噴庫。噴向首坊護區或保護對象。

　　實現滅火。此時與開啟的選擇同位的壓力訊號器向報警，滅火控制盤輸入干粉噴射信號。控制盤即發出干粉噴射顯示信號。

　　(2)通過控制盤成手動2制業的手動操作開關辦可發出系統啟動脂令，按上述程序開選擇現，啟動樂。

　　(3)還可用人工方式直按開啟選擇問，然后拍擊自的基私頭網上的手動頭，打開啟動瓶進而開啟動力氣基和故動力氣,啟動系統。

　　12，單元獨立系統工作原理

　　單元獨立系統的工作原理與組合分配系統基本相同,只是不設選擇閥和干粉集流管，在圍1中設選擇網處用一個吹掃控制閩(手動球閥,常開)與定壓動作裝置直接相連。系統啟動時，直接開啟啟動瓶瓶頭閥。使動力氣瓶給干粉罐充壓，一旦定壓動作裝置被沖開,干粉將直接進入干粉管網和噴喝，進行滅火，

　　1，3，固定干粉地/槍干粉滅火系統的組成和工作原理

　　固定干粉炮/槍干粉滅火系統一-般設計為手動操作。由干粉理，動力瓶，定壓動作裝置，減莊器，干粉炮，干粉卷盤，干粉檢及各種閥門等部件組成，動作原理與單元獨立系統相同。

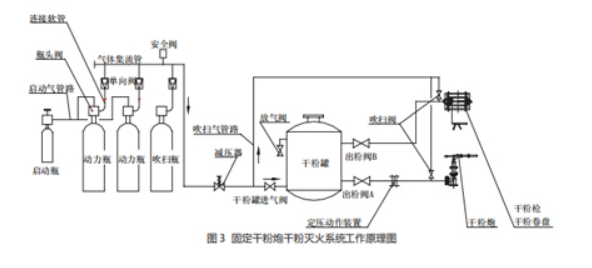

　　固定干粉炮干粉滅火系統的工作原理如圖3所示。

　　四、干粉滅火系統的主要部件結構、參數及設計要求

　　1，干粉罐

　　用途:儲存干盼滅火劑。

　　安裝，使用等:(1)，干粉罐(包括其閱壓力表等附件)的安裝，使用管理，修理改造，定期檢驗等應符合國

　　家現行《壓力容器技術監察規程)的規定。干粉罐應防潮，防而，防曬，防振動，防高溫。(2)。如圖3所示,打開進粉

　　口法蘭蓋可對干粉罐加入干粉;打開清掃口法蘭蓋可清掃干粉罐內余份;開啟故氣閥可排放罐內余氣。(3)，因利溫對干粉的

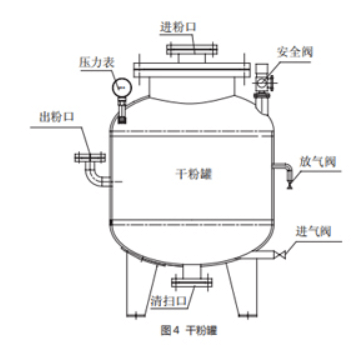

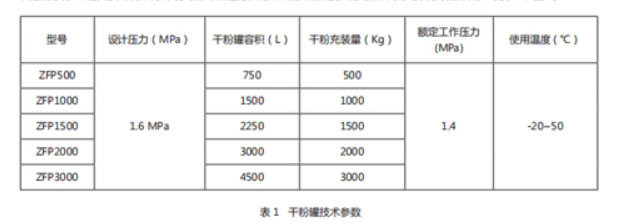

　　長期儲存有一-定影響，所以充裝干粉時應盡量避免在雨天，天或混度大的場所充裝，技術參數及外形:見表1，圖4,

　　2，動力樂，吹掃瓶

　　動力瓶，吹掃瓶技術參數見表2:

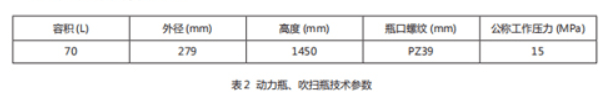

　　表2動力瓶，吹掃高技術參數

　　用途:瓶?jī)?nèi)貯存氮?dú)?貯存壓力為12-15MPa，

　　結構特點:鍋質無綠氣瓶。

　　使用要求:防止灰塵和污物沾染:防曬，防高溫。防雨。氣瓶的充裝。定期檢驗等使用管理應符合現瓶監察規程》的規定。

　　3，動力真頭問，吹掃瓶瓶頭閥(圖5)

　　用途;安裝在動力瓶吹掃瓶機口上。對瓶?jī)?nèi)氣體具有封存，釋放。充裝，壓力顯示，泄壓等功能有氣動和手動兩種開啟方式。

　　作用原理:從啟動氣體進口輸入啟動氣體可開啟閥門:手動按壓機械應急啟動手把(先拉出銷,見圖4)也可開啟閱門。

　　壓力檢查:旋松測壓球母-一周，即可檢查瓶?jī)?nèi)壓力,之后應旋緊測壓螺母。

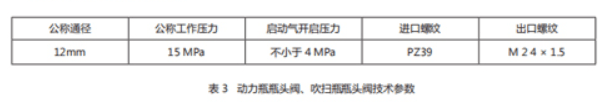

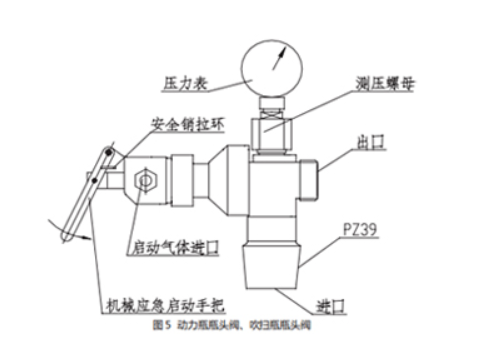

　　技術參數及外形:見表3，圖5，

　　應用要求:安裝。運輸時嚴禁碰撞，安裝時手動裝置銷不允許脫落,應檢查外觀，有損壞的不應使用。保持出口清潔。

　　4，啟動瓶

　　用途:貯存氫氣，啟動動力樂。C存壓力為6MPs，

　　結構特點:鋼質無繼氣見。

　　使用要求:防止灰塵和污物沾染:防曬，防高溫。防雨，氣瓶的充裝，定期檢驗等使用管理應符合現行(氣系監察規程)的規定。

　　5，啟動瓶瓶頭閥(電磁式)

　　用達:安裝在啟動瓶機口上，對感內氣體具有時存，釋放。充裝壓力顯示，想壓等功能有電氣手動CM手動網種開啟方式。

　　電氣手動:技下控制柜上的手動開啟按鈕可開啟閥門:

　　機械手動:手動拍擊手動頭(先控出手動卡簧，見圖5)也可開啟河門。

　　壓力檢查:監松測壓旋田，即可檢查見內壓力。之后應旋緊測壓發田。

　　特別主意:千柏滅火裝置安裝完后，必須將啟動機職頭網保險銷(見圖6)控出(去掉)，題頭網才能正常工作，

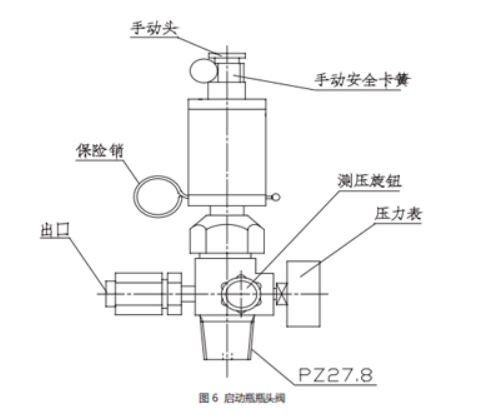

　　技術參數及外形:見表4，圖6，

　　6，減壓間

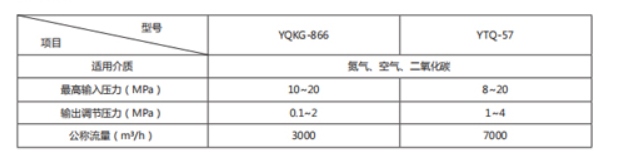

　　作用:將動力瓶。吹掃樂內的高壓氣體減壓到干粉罐的工作壓力。在裝置中，減壓器低壓側出口壓力應預先調定為減壓器的技術參數使用方法。維護保養和使用等見《減壓器使用說明書》，

　　7，吹掃間

　　規格:DN15球閥

　　功能:滅火完畢后開啟此間。可對干粉地和干粉在盤軟管進行吹婦。

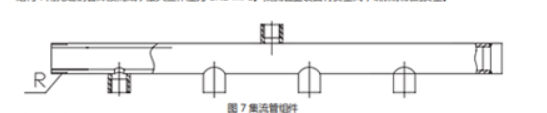

　　8，氣體集流管

　　用達:集流管將各動力氣的動力氣集中起來通過減壓8的入干粉理。

　　結構:用無縫鋼管焊接而成。大工作壓力17，2MPa，集流管上設置有閱，確保系統的。

　　9，信號反饋裝置

　　人工手動復化核鈕

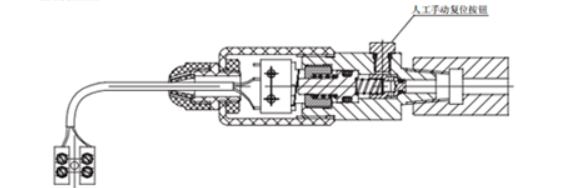

　　圖8信號反饋裝置

　　用途:安裝在選擇閥出口或重流管上，在滅火時輸出釋放的信號和將信號反饋到控制中心。

　　結構:由微動開關和間體組域。主要技術參數見下表。

　　白鎖功能:信號反饋裝置在干相滅火制壓力作用下動作后，如系統內干粉滅火劑科放完畢，本裝置仍會保持動作后的狀態。

　　將人工手動復位質電度松，即能恢復到動作前的狀態。狀態恢復后應重析將該交電支式。

　　10，驅動氣體流通管路單向問規格性能

　　用達:安裝在集流管上，與真壓收管相連接，防止驅動氣從重流管向貯些到無。系統工作時，驅動氣體由容器司經高壓歐

　　管及單內間進入生流管，

　　結構:主要零件采用明合金材制造,密封件采用聚四氟乙場,密封可靠，經久耐用。

　　應用要求:系統安裝時應按第頭指向向上豎直安裝。

　　11，啟動氣體流通管路單向閥規格性能

　　用途:主要用于干粉滅火系統的氣控管路上。

　　結構:由同體、閥和彈簧組成,主要件用鋼合金材科制作，密封件采用聚四有乙烯，密封可靠,經久耐甩

　　12，高壓金屬軟管規格性能

　　用途:連接驅動氣體流通單向間和驅動氣瓶瓶容器問。在工作時起緩沖壓力作用。

　　結構:主要由軟管及軟管接頭組成。主要材料為不銹鋼。

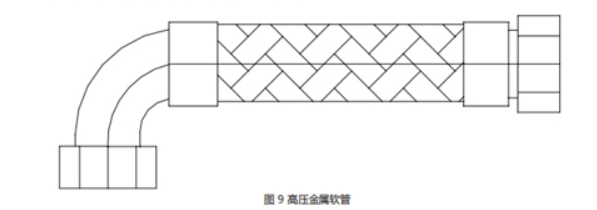

　　圖9高壓金屬軟管

　　13，消防卷盤及干粉檢

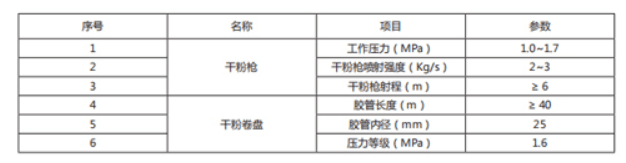

　　干粉滅火系統應用于局部保護時,有時需要配置干份卷盤及干粉槍。干粉卷盤和干粉槍配套使用基本參數如下:

　　14，干粉炮

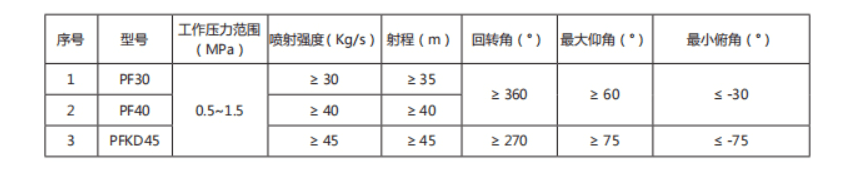

　　干粉炮性能參數:
